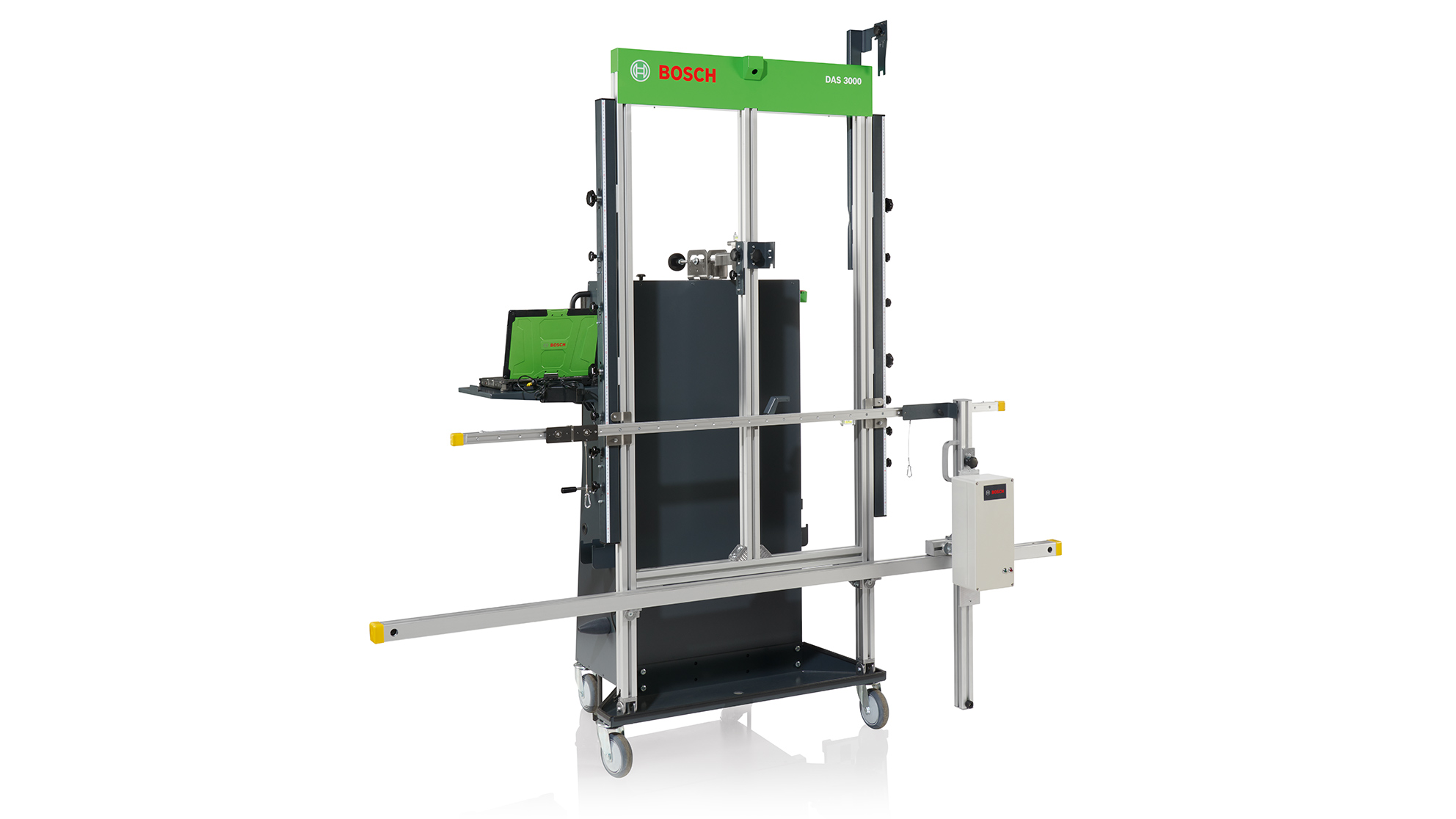

DAS 3000 S20

0 684 300 109

❮

❯

Üniversal Bilgisayar Tabanlı Kalibrasyon ve Ayar Cihazı

OEM gereksinimleri doğrultusunda; çarpışma onarımları, bakım ve servisi takiben gelişmiş bir sürücü destek sisteminin sensörleri yeniden ayarlanmalı ve doğru şekilde kalibre edilmelidir.

DAS3000 S20, ön radar ve kameranın hassas kalibrasyonunu gerçekleştirir.

Hızlı kurulum, yenilikçi çok işlevli donanım, sağlam ancak manevra kabiliyetine sahip tasarım ve geniş bir ayarlanabilir kalibrasyon hedefleri yelpazesi ile DAS3000, otomotiv servisindeki çoklu uygulamalar için hazır! DAS3000, Bosch arıza teşhis araçları ve teşhis yazılımı ESI[tronic] ile birlikte Aktif Hız Kontrolü (ACC), Çarpışma Uyarı Sistemi (FCW) ve Şerit Takip Sistemlerinin (LDW/LKA) doğru kalibrasyonunu sağlar.

Video ▼

Özellikler ve Avantajlar ▼

Saniyeler içinde bağlantı için yeni tekerlek kelepçeleri ve maksimum doğruluk

Tampona kadar hassas mesafe ölçümü için yeni tampon plakası

Kalibrasyon cihazının doğru hizalamasını belgeleyen yazılı çıktı

Daha verimli süreçler ve sezgisel operasyon için yeni konumlandırma yazılımı

Araca özel kalibrasyonu, hesaplanmış iş akışları ve hedef konumlandırma ile birlikte teşhis
yazılımı ESI[tronic] ile kolayca kontrol etme: OEM gereksinimlerine uygun, verimli ve geleceğe dönük (LiDAR)

Birden fazla hedef panosunun kurulumu için tasarlanmış üniversal donanımlı araba: hızlı ve doğru bir noktalı, iki noktalı ve sıralı kalibrasyonlar

Teslimat kapsamı, çok işlevli bir XL paneli içerir: VW Grup kamera kalibrasyon modeli ve radar reflektörü bir arada

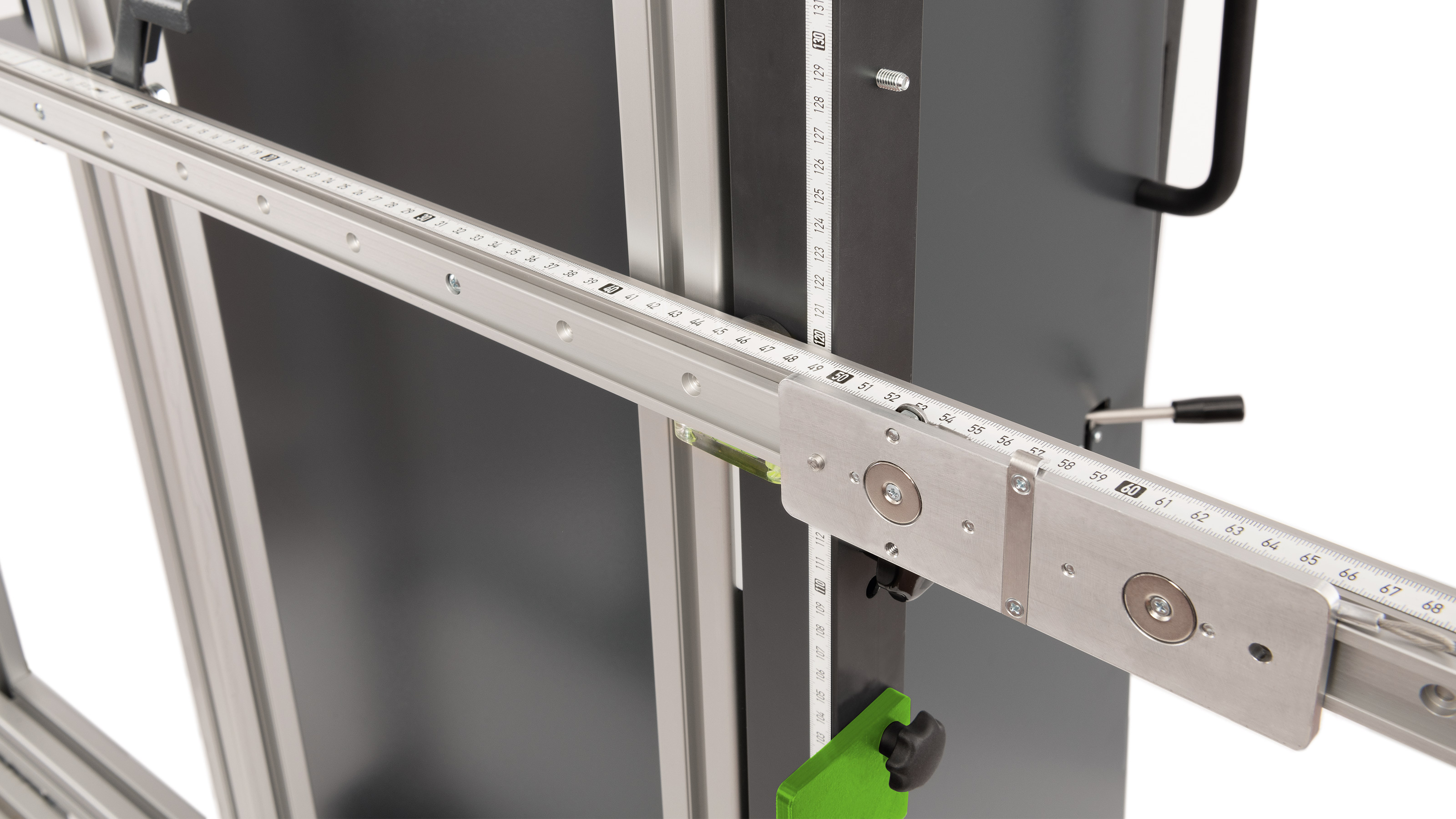

Çok yönlü teslimat kapsamı hedef panolarının hızlı ve doğru yerleştirilebilmesi için, çoklu hedef muhafazasındaki
panellerin manyetik olarak sabitlenmesi amacıyla tasarlanmış hassas bir ölçüm çubuğu içerir.

Entegre kameralar ve yazılım iş akışları, sürüş ekseninin araca olan mesafesini tamamen dijital
olarak ölçerek izlenebilirlik dahil hızlı ve doğru konumlandırmayı garanti eder.

Cihazın üst kısmına entegre adım açısı ince ayarlı üniversal donanım.

Entegre yükseklik ofseti ve dönüş açısına sahip üniversal donanım özel çalışma alanları için verimli ön ayar sağlar (örn. zemine kurulu liftler)

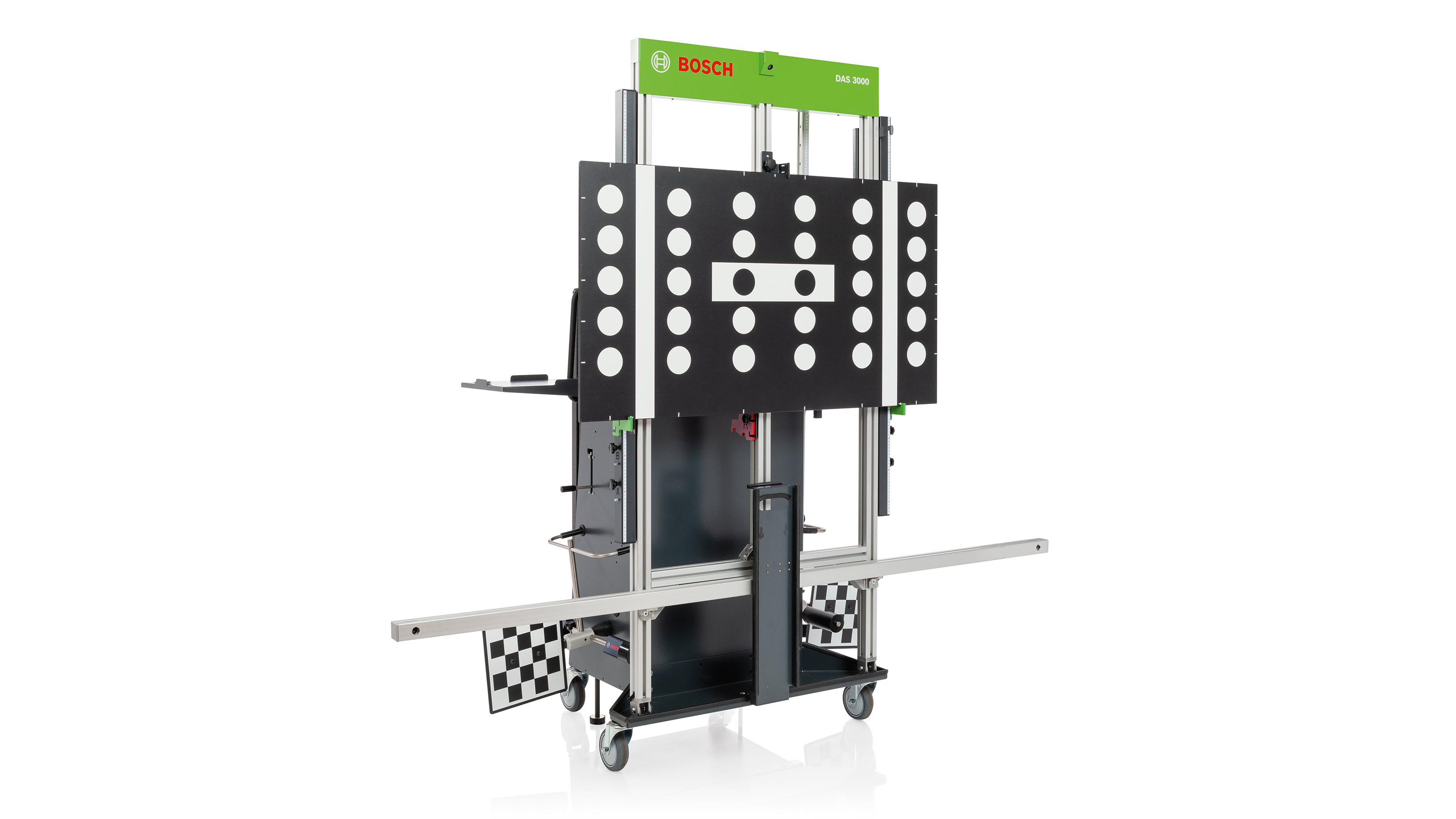

XL çok işlevli pano, tüm OEM radar montaj yüksekliklerini kapsar ve yalnızca basit bir yanal konumlandırma gerektirir. Önemli ölçüde basitleştirilmiş bir kurulum sağlar.

Üniversal donanım, üç noktalı radar kalibrasyon (-2°/0°/2°) sunar.
Operatör teşhis yazılımını ve döşeme mekanizmasını aynı eylem aralığında çalıştırabildiğinden çok ergonomiktir.

Yoğun servis ortamlarında kolay manevra kabiliyeti ve esneklik için büyük tekerleklere sahip sağlam gövde.

Teknik Veriler ▼

Ön Radar Kalibrasyonu

Dikey Radar Montaj Pozisyon Aralığı

260 – 1,000 mm

En Büyük Yanal Montaj Pozisyon Ofseti

+/- 750 mm

Ön Kamera Kalibrasyonu

Çoklu Hedef Muhafazası ile Ön Kamera Kalibrasyonu

Ölçüm platformları için ofset ayarı: 0 – 300 mm

Ölçüm için Ofset Ayarı

700 mm – 1.850 mm

Hedef Taşıyıcısı İçin Taşıma Menzili

+/- 800 mm

Braket ve Pozisyonlama

Çok Fonksiyonlu XL Hedefini Tutan Braketlerin Önceden Tanımlanmış Sabitlemesi

A) VW/Audi* binek (1,200 mm) and Subaru Typ 3
B) VW/Audi* binek (1,300 mm) and Subaru Typ 2
C) VW/Audi* SUV (1,400 mm) and Alfa-Romeo
D) VW/Audi* Transporter (1,850 mm)

Bilgisayar Görüşü Pozisyonlama Çalışma Aralığı

Aracın iz genişliği: 1,650 mm – 2.200 mm

Genel Ölçüler

Uzaklık Ölçüsü

0,4 – 6 m

Sanal Merkez Çizgisi

max. 6 m

Sürüş Ekseni Ölçüsü

max. 8 m

Tekerlek Sıkıştırma Aralığı

13 – 22”

Sıkıştırma Aralığı için Uzatma (İsteğe Bağlı)

23“ – 28“

Kalibrasyon Cihazı Ölçüleri (Boy x En x Genişlik)

2,090 mm x 2,030 mm x 730 mm

Net Kütle

yaklaşık 120 kg

Teslimat Kapsamı ▼

Kalibrasyon cihazı

VW desenli ve radar reflektörlü çok işlevli XL panel

Referans panelli mesafe ölçüm yardımcısı

Kamera Ayarı "Sürüş ekseni"

Hedefli üniversal tekerlek kelepçesi (Set)

ADAS konumlandırma yazılım paketi (DDM yoluyla da indirilebilir)

Tampon plakası

Özel Aksesuarlar ▼

Çoklu hedef muhafazası Başlangıç kiti

isteğe bağlı

Kamera "sanal araç merkez çizgisi"

1 687 001 651

BXL çok fonksiyonlu panel ile Alfa-Romeo (magenta) kalibrasyonu için braketler

1 685 720 383

Mesafe ölçüm yardımcısı

1 681 098 009

Mesafe ölçüm yardımı için referarns hedef

1 681 098 012
